超聲波焊接原理是利用高頻振動波傳遞到兩個需焊接的物體表面，在加壓的情況下，使兩個物體表面相互摩擦而形成分子層之間的熔合。

　　隨著超聲波焊接這一新工藝的不斷發展, 對不同類型超聲波焊接機的需要越來越來出, 輸出功率在千瓦以下的超聲波焊接機已不能滿足用戶的要求, 特別是對較大塑料件和可焊性比較差的材料焊接就需要提供更大功率的超聲波焊接機, 為此我廠在原有超聲波的基礎上又研制成功了ME系列超聲波焊接機。

超聲波焊接機圖

　　該設備的主要技術性能和使用效果與國外同類產品基本相同, 為我國塑料焊接新工藝開發提供了良好的基礎。本設備為落地式全晶體管化大功率超聲波塑料焊接機。全部采用國產元器件制成,其中大功率換能器和超聲波發生器輸出匹配都采用了較新的電子技術。

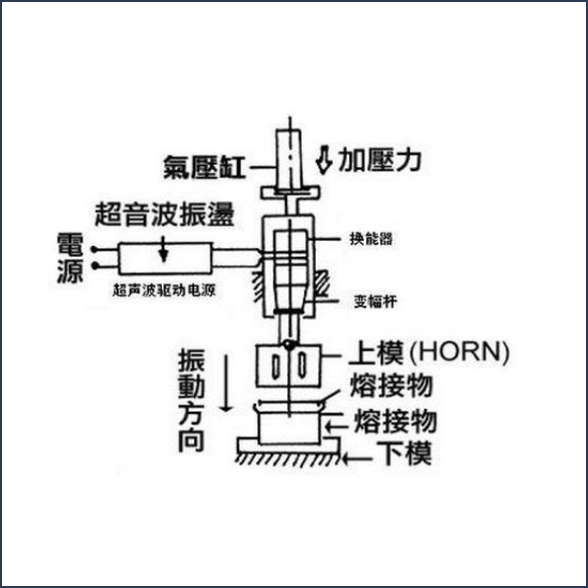

超聲波焊接機原理示意圖

超聲波焊接機主要技術性能指標

　　電器性能：工作頻率20khz,最大輸出功率：2000W，焊接時間：可調, 工作方式：半自動。機械性能：氣動壓力：2-6kg/cm,氣缸行程：75mm，電源：220v
